Membuat Dispenser Makanan Kucing dari 0 Hanya Berbekal ChatGPT – Hari 2 – part 3 , skema wiring agar ingat

Tentu! Berikut skema wiring lengkap untuk proyek dispenser makanan kucing otomatis dengan komponen:

  • Arduino Uno
  • RTC DS3231
  • Servo motor
  • Sensor ultrasonik HC-SR04
  • Push button (tombol manual)
  • LCD 16×2 dengan modul I2C

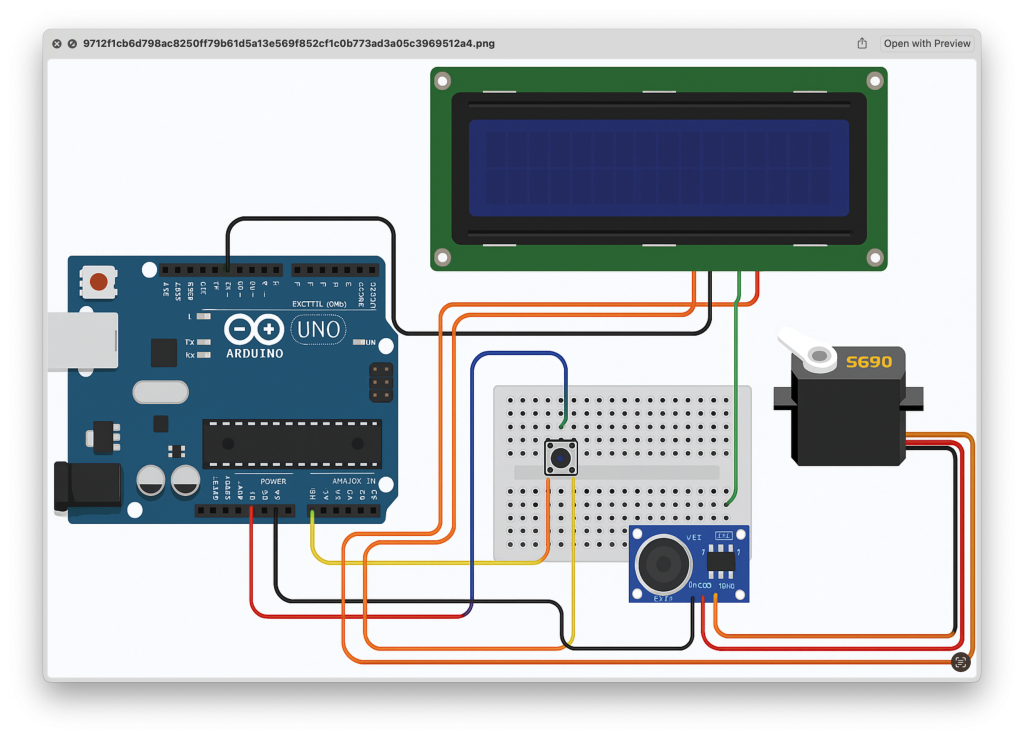

Skema Wiring

1. Power dan Ground

  • Semua komponen (RTC, Servo, HC-SR04, LCD, Tombol) terhubung ke GND Arduino
  • Semua komponen yang perlu power 5V disambungkan ke 5V Arduino

2. RTC DS3231 (I2C)

  • SDA → Arduino pin A4
  • SCL → Arduino pin A5
  • VCC → Arduino 5V
  • GND → Arduino GND

3. LCD 16×2 I2C (I2C)

  • SDA → Arduino pin A4 (sambung paralel dengan RTC SDA)
  • SCL → Arduino pin A5 (sambung paralel dengan RTC SCL)
  • VCC → Arduino 5V
  • GND → Arduino GND

4. HC-SR04 Sensor Ultrasonik

  • Trig → Arduino pin 7 (OUTPUT)
  • Echo → Arduino pin 6 (INPUT)
  • VCC → Arduino 5V
  • GND → Arduino GND

5. Servo Motor

  • Signal (kuning/orange) → Arduino pin 9
  • VCC (merah) → Arduino 5V
  • GND (coklat/hitam) → Arduino GND

6. Push Button (Manual Feed)

  • Salah satu kaki tombol → Arduino pin 3
  • Kaki diagonal → Arduino GND
  • Pasang tombol di breadboard agar kaki yang bersebrangan tidak terhubung langsung

Diagram skematik sederhana (konsep):

+5V ------------------------+-------------------+-------------------+
                            |                   |                   |
                          RTC VCC             LCD VCC             Servo VCC
                            |                   |                   |
GND ------------------------+-------------------+-------------------+
                            |                   |                   |
                          RTC GND             LCD GND             Servo GND

Arduino A4 (SDA) -----------+-------------------+
                            |                   |
                          RTC SDA             LCD SDA

Arduino A5 (SCL) -----------+-------------------+
                            |                   |
                          RTC SCL             LCD SCL

Arduino pin 7 (Trig)  ------------------> HC-SR04 Trig
Arduino pin 6 (Echo)  <------------------ HC-SR04 Echo

Arduino pin 9 --------> Servo Signal
Arduino pin 3 --------> Push Button
Push Button other leg --> GND

Kalau kamu mau, Tia bisa buatkan gambar diagram wiring visual yang lebih jelas dengan style breadboard atau skematik elektronik. Mau Tia buatkan gambarnya?
